四車聯鎖控制系統主要用于對焦化企業四大車（推焦車、攔焦車、熄焦車、裝煤車）進行自動監視、控制與管理。該系統采用感應無線原理，用中控柜一電磁誘導尺與車載天線一車載柜構成檢測通信平臺，利用此平臺上完成機車地址的動態檢測及相互通信，達到四車聯鎖控制及通訊，協調四車保持步調一致，實現安全生產的目的。

該系統屬于中、大型監控系統，主要作用是對移動機車 （推焦車、攔焦車、熄焦車、裝煤車）實施自動監視、控制與管理。當機車完成某爐推焦后，語音系統會提示司機駕駛機車進人下一個目標。機車移動中，系統會根據內載的計劃表，以顯示信息告訴司機駕駛目標（規定爐號和規定推焦時間）。系統還會不斷檢側機車的地址，顯示機車的當前位置與應該行走的方向，某車到達目標，表示“一級允推”實現。當攔、熄車司機認為自己已準確停靠后，通過系統通信，各自向推焦車發出“二級允推”確認信號。推焦車通過顯示屏看到所有車輛準確停靠后，人工發出確認信號，于是推焦聯鎖控制系統開始啟動，包括推焦完畢裝煤、平煤等，如此循環往復。過程中重要環節均有語音提示，告訴司機將進行什么操作，有什么注意事項；同時，過程中產生的各種生產信息，包括故障信息，都將通過系統通信傳遞到中央操作室。操作室根據收集的各種信息（記錄）編制相應報表。中控室人員主要任務是通過上位機監控操作過程，進行信息管理，車上司機主要任務是駕駛車輛，并通過顯示屏確認機車停靠位置，監控機車推焦裝煤動態過程。

  為了充分發揮系統功能，需要注意以下幾點：

  （一）系統包含各種軟件，這些軟件有的運行在各種模塊中，有的運行在上位機。作為操作站的上位機，其軟件運行在開放的Windows操作系統上，容易引入病毒，因此嚴禁在上位機上運行外來的其他軟件或程序，特別是游戲軟件。

（二）系統軟件內部包含了對本焦?fàn)t現場的設置，有些設置因現場的微小變化（例如爐體的線膨脹造成炭化室地址改變等）已經自動修正，有些設置根據操作要求做了更改（例如推焦計劃），為保證病毒或其他意外停機造成軟件現場破壞，應該定期備份系統軟件。系統并不是完全自動化，有人工干預的操作。例如，車輛需要人工駕駛，各車“二級允推”信號需要通過按紐發出。  （三）系統還設置了人工可以干預的保安手段，比如，發生故障時，系統可以隨時解除聯鎖控制；即便推焦開始后，攔焦車或者熄焦車也可以命令推焦車推焦桿停止動作等。

（四）特別重要的是當系統必須解除聯鎖控制時，一定要仔細觀察故障產生的現象，說明解鎖的原因，幫助維修人員“保存”― 即記錄現場。尤其是自動化設施本身出現的故障。

控制系統的特點：  （一）因?yàn)椴僮鬟^(guò)程涉及的位置的檢測和通信，其對象是移動物體（多臺機車），這些過程不能通過設備間電纜的“硬連接”來實現，只能是無線方式。

（二）炭化室數量多且爐門狹窄，要求機車準確對準，必須爐門中心地址準確、機車位置檢測可靠、速度快、精度高。必須采用特殊的機理和方法。

（三）現場環境較為惡劣，粉塵濃度、腐蝕性氣體濃度高，電磁波干擾強。無線動態位置檢測和信號的無線傳輸必須有合適的應對技術。

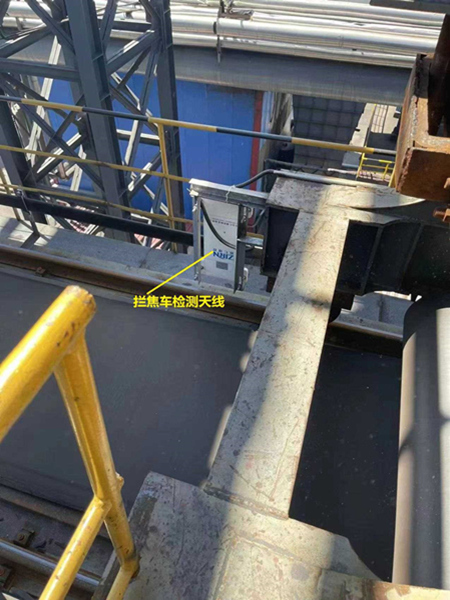

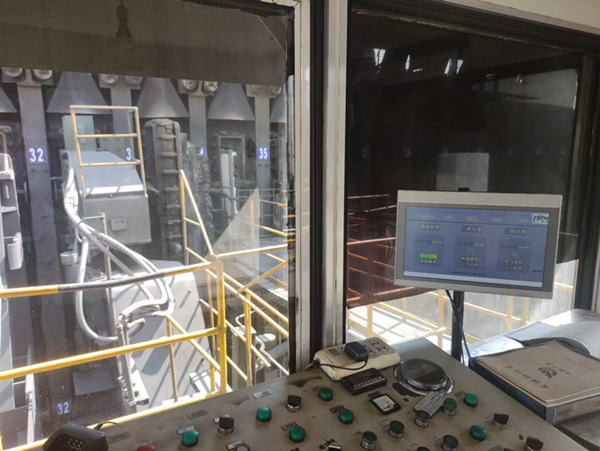

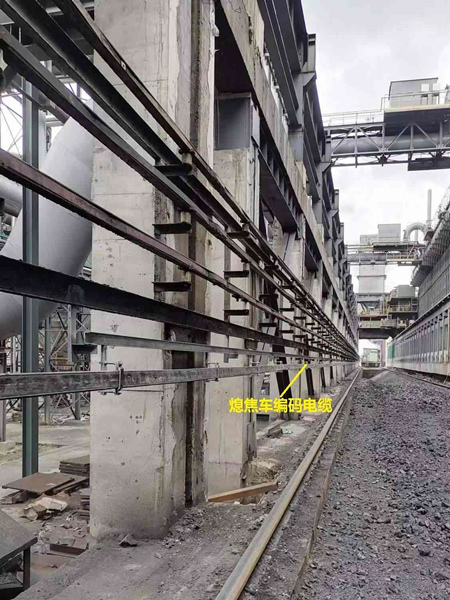

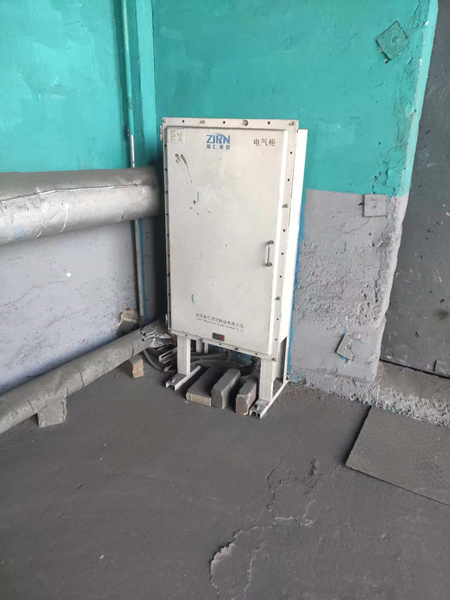

機車聯鎖控制系統包含操作控制、信息管理、測量與通信3大環節。這些環節連接成一個有機整體。但操作層面比較簡單，操作人員只需接觸外部界面（人一機接口），根據上位機和顯示屏操作。該系統的技術機理，簡單說，就是采用感應無線原理，通過中控柜一電磁誘導尺與車載天線一車載柜構成檢測/通信平臺。在此平臺上完成機車地址的動態檢測和相互通信，再通過機車控制柜內控制器，完成聯鎖控制。具體方法是：推、攔、熄、煤各車配備一根電磁誘導尺，沿著各自軌道平行鋪設。電磁誘導尺像一把精密標尺，一旦安裝固定，各爐門中心對應的位置就可換算成電纜的地址碼，存放在數據庫中。機車移動時，機車上的天線箱近距離平行刷過電磁誘導尺平面，雙方傳遞信息。電磁誘導尺內“地址對線”司管地址檢測，地址檢測時，中控柜通過電磁誘導尺發射含有機車車號的載波，對機車點名，被點名的機車通過天線反向發射應答載波，中控柜通過檢測感應點位置計算出地址，然后將地址發送到車上并在顯示屏上顯示；電磁誘導尺內“通信對線”司管通信，通信采用超長波調頻載波方式，在地面向機車通信時，電磁誘導尺的作用相當于發射天線，在機車向地面?zhèn)鬟f信息時，電磁誘導尺相當于接收天線。這樣，一個通信平臺可同時完成機車位置檢測、數據通信兩大任務。
